Khi lựa chọn dây hàng hải cho neo tàu, kéo tàu, buộc tàu hoặc các ứng dụng chịu tải trong môi trường biển, người mua thường gặp các thông số như Breaking Load, Safe Working Load (SWL) và Working Load Limit (WLL). Ba thuật ngữ này đều liên quan đến khả năng chịu tải của dây nhưng không mang cùng một ý nghĩa. Việc nhầm lẫn giữa lực đứt và tải trọng được phép làm việc có thể dẫn đến lựa chọn dây không phù hợp với yêu cầu thực tế.
trong bài viết này, hãy cùng SIAM BROTHERS VIỆT NAM phân biệt Breaking Load, Safe Working Load và Working Load Limit của dây hàng hải, hiểu cách các thông số này được sử dụng và những yếu tố cần xem xét trước khi lựa chọn dây cho từng ứng dụng.
Breaking Load có thể hiểu là lực đứt của dây, tức mức lực mà tại đó mẫu dây bị phá hủy hoặc đứt trong điều kiện thử nghiệm xác định. Trong tài liệu kỹ thuật, thông số này có thể được thể hiện dưới các tên như Breaking Strength hoặc Minimum Breaking Load (MBL) tùy theo tiêu chuẩn, nhà sản xuất và loại dây.
Ví dụ, nếu một loại dây có Breaking Load là 10 tấn, điều này không có nghĩa dây có thể được sử dụng thường xuyên với tải 10 tấn. Đây là giới hạn liên quan đến khả năng phá hủy của dây trong điều kiện thử nghiệm, không phải mức tải vận hành an toàn.
Đối với dây hàng hải, lực đứt còn chịu ảnh hưởng bởi cấu trúc dây, vật liệu, đường kính, phương pháp thử, tình trạng dây và cách dây được sử dụng. Dây mới trong phòng thử nghiệm có thể cho kết quả khác so với dây đã qua thời gian sử dụng trong môi trường nước biển, chịu ma sát hoặc bị uốn cong nhiều lần.
Một trong những sai lầm phổ biến là lấy Breaking Load làm tải trọng tối đa để sử dụng. Cách hiểu này tiềm ẩn rủi ro vì trong vận hành thực tế, dây phải chịu nhiều yếu tố không xuất hiện đầy đủ trong điều kiện thử nghiệm.
Dây hàng hải có thể phải chịu tải động do tàu chuyển động, sóng, gió, va đập, thay đổi hướng tải hoặc tải tăng đột ngột. Ngoài ra, góc uốn, bán kính puly, ma sát, nút buộc, tình trạng dây và mức độ hao mòn cũng có thể làm giảm khả năng chịu tải thực tế.
Vì vậy, Breaking Load nên được xem là thông số về độ bền phá hủy, không phải mức tải vận hành được khuyến nghị.
Tham khảo thêm Xu hướng Ngành Hàng Hải - Sức Mạnh Vượt Trội Từ Dây Aquaman
Safe Working Load – SWL thường được hiểu là tải trọng làm việc an toàn, tức mức tải mà dây hoặc thiết bị được phép chịu trong điều kiện sử dụng được xác định.
Khác với Breaking Load, SWL đã xét đến một mức độ an toàn nhất định. Mức tải này thường được xác định dựa trên khả năng chịu lực của dây kết hợp với hệ số an toàn (Safety Factor) và điều kiện ứng dụng.
Có thể hình dung đơn giản:
Breaking Load → áp dụng hệ số an toàn → mức tải làm việc được phép
Ví dụ minh họa, nếu một dây có lực đứt danh nghĩa 10 tấn và được áp dụng hệ số an toàn 5:1 thì tải làm việc lý thuyết có thể được tính:
SWL = 10 / 5 = 2 tấn
Tuy nhiên, đây chỉ là ví dụ để giải thích nguyên lý. Không nên tự lấy Breaking Load rồi chia cho một hệ số bất kỳ để xác định SWL cho ứng dụng thực tế. Hệ số an toàn phụ thuộc vào loại dây, cấu hình sử dụng, tiêu chuẩn kỹ thuật và yêu cầu của nhà sản xuất hoặc hệ thống.
Không. Cùng một loại dây nhưng điều kiện sử dụng khác nhau có thể dẫn đến tải làm việc cho phép khác nhau.
Chẳng hạn, dây được sử dụng để kéo tàu có thể chịu tải động và tải giật lớn hơn đáng kể so với một ứng dụng buộc cố định. Tương tự, dây đi qua puly, làm việc ở góc nhất định hoặc chịu uốn liên tục cũng cần được đánh giá khác với dây chịu tải theo phương thẳng.
Do đó, khi đọc thông số SWL của dây hàng hải, người mua cần xem cùng với điều kiện áp dụng và tài liệu kỹ thuật đi kèm, thay vì chỉ nhìn vào một con số riêng lẻ.
Tham khảo thêm Dây Hàng Hải: Hướng Dẫn Chọn Loại Phù Hợp Cho Tàu Cá, Neo Thuyền & Phao Lồng Bè
Working Load Limit – WLL có thể hiểu là giới hạn tải trọng làm việc, tức tải trọng tối đa được quy định cho một sản phẩm hoặc hệ thống trong điều kiện sử dụng cụ thể.
WLL thường xuất hiện trong tài liệu kỹ thuật của các thiết bị nâng, phụ kiện nâng hạ, sling, shackles và nhiều hệ thống chịu tải. Trong thực tế, thuật ngữ này cũng có thể xuất hiện trong tài liệu liên quan đến dây và thiết bị hàng hải.
Điểm quan trọng là WLL không phải Breaking Load. Breaking Load mô tả mức lực gây phá hủy trong thử nghiệm, trong khi WLL là giới hạn được quy định để vận hành.
Có thể tóm tắt:
Breaking Load = lực gây đứt/phá hủy
WLL = giới hạn tải trọng được phép làm việc
SWL = tải trọng làm việc an toàn được xác định cho điều kiện sử dụng
Trong nhiều tài liệu thương mại, SWL và WLL có thể được sử dụng với ý nghĩa tương tự để chỉ tải trọng làm việc an toàn hoặc tải trọng cho phép. Tuy nhiên, về mặt kỹ thuật và tiêu chuẩn, không nên mặc định hai thuật ngữ luôn hoàn toàn tương đương.
WLL thường được dùng như một giá trị được nhà sản xuất hoặc tiêu chuẩn quy định cho một sản phẩm trong điều kiện sử dụng cụ thể. Trong khi đó, SWL có thể được sử dụng để mô tả tải trọng an toàn dựa trên hệ số an toàn và điều kiện làm việc.
Vì vậy, khi mua dây hàng hải, cách an toàn nhất là đọc đúng định nghĩa, tiêu chuẩn áp dụng và điều kiện sử dụng trong tài liệu kỹ thuật của sản phẩm.
| Thông số | Ý nghĩa | Có phải tải làm việc không? | Mục đích chính |
|---|---|---|---|
| Breaking Load | Lực làm dây bị đứt/phá hủy trong điều kiện thử nghiệm | Không | Đánh giá độ bền phá hủy |
| SWL | Tải trọng làm việc an toàn | Có | Xác định mức tải vận hành an toàn |
| WLL | Giới hạn tải trọng làm việc | Có | Quy định tải tối đa trong điều kiện sử dụng cụ thể |
Điểm dễ nhầm nhất nằm ở việc Breaking Load thường có giá trị lớn hơn đáng kể so với SWL hoặc WLL. Đây là điều bình thường vì dây cần có một khoảng dự phòng an toàn giữa khả năng phá hủy và tải vận hành.
Khi so sánh hai sản phẩm dây hàng hải, chỉ nhìn vào Breaking Load chưa đủ để kết luận sản phẩm nào phù hợp hơn. Người mua cần xem thêm đường kính, vật liệu, cấu trúc dây, tiêu chuẩn thử nghiệm, hệ số an toàn, điều kiện sử dụng và tải trọng thực tế.
.jpg)

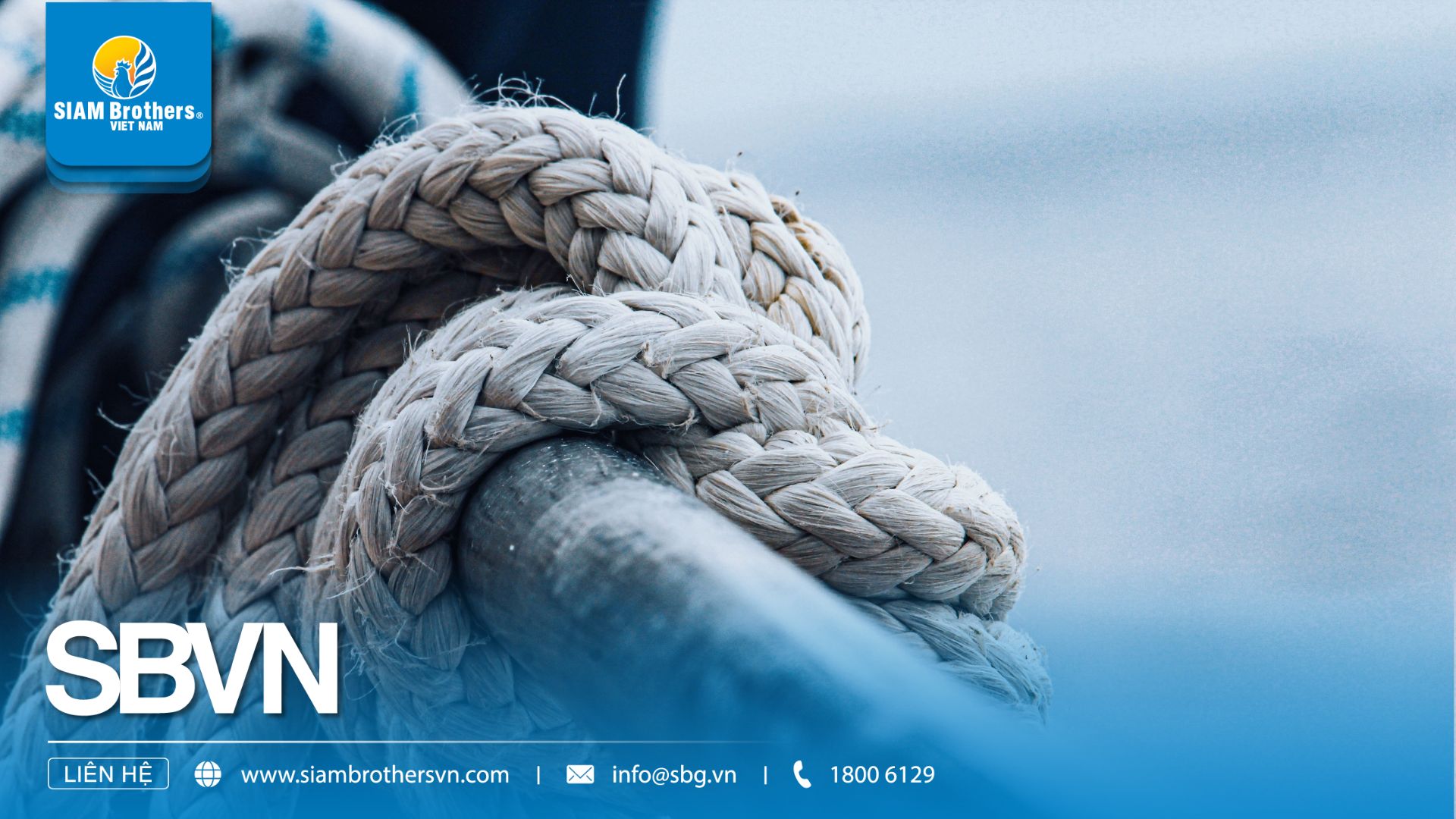

Dây hàng hải chịu tải trong điều kiện kéo tàu và môi trường biển
Một dây có Breaking Load cao có thể tạo cảm giác rằng dây "mạnh hơn" và phù hợp với tải lớn hơn. Tuy nhiên, độ bền phá hủy chỉ là một phần của bài toán.
Ví dụ, hai loại dây có cùng Breaking Load nhưng có thể có cấu trúc, vật liệu hoặc đặc tính chịu mài mòn khác nhau. Một loại có thể phù hợp với kéo tàu, trong khi loại còn lại được thiết kế cho ứng dụng khác.
Tải trong hàng hải không phải lúc nào cũng là tải tĩnh. Sóng, dòng chảy, gió và chuyển động của tàu có thể tạo ra tải động và tải giật.
Đặc biệt với dây neo tàu, dây kéo tàu hoặc dây làm việc trên tàu, việc lựa chọn chỉ dựa trên tải trọng tĩnh có thể không phản ánh đầy đủ điều kiện thực tế.
Thông số trên catalogue cần được đọc cùng với hướng dẫn sử dụng. Cùng một dây có thể có giới hạn tải khác nhau tùy cách bố trí, góc tải, phương pháp kết nối và tình trạng dây.
Do đó, Breaking Load, SWL và WLL cần được xem như một hệ thống thông tin kỹ thuật, thay vì ba con số độc lập.
.jpg)

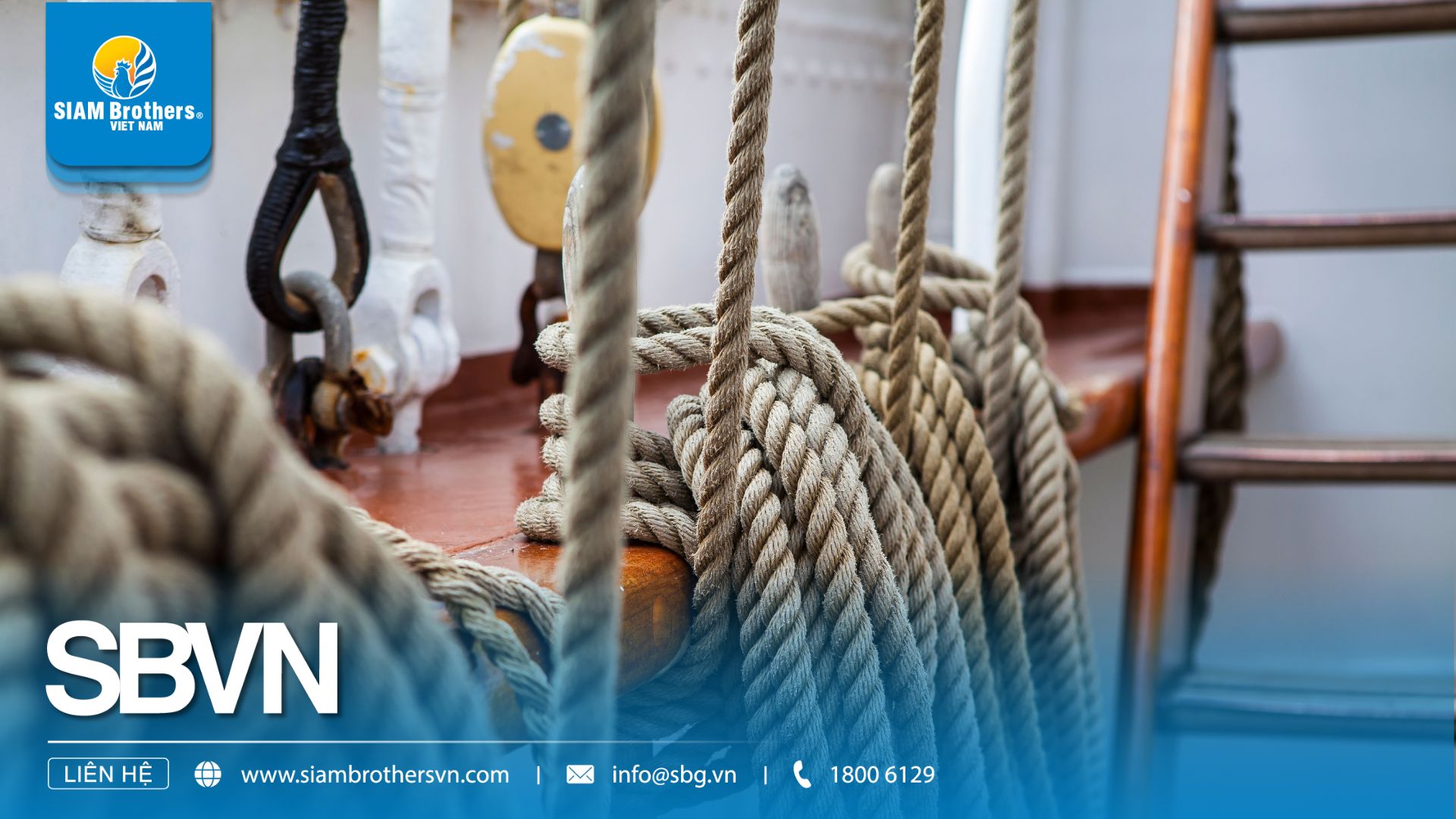

Các thông số kỹ thuật cần xem xét khi lựa chọn dây hàng hải chịu tải
Đường kính dây là thông số dễ nhìn thấy nhưng không phải yếu tố duy nhất quyết định khả năng chịu tải. Người mua nên xem xét đồng thời:
Vật liệu chế tạo dây.
Cấu trúc và số tao dây.
Đường kính dây.
Breaking Load hoặc MBL.
SWL hoặc WLL nếu được công bố.
Hệ số an toàn áp dụng.
Khả năng chịu mài mòn.
Khả năng chịu nước biển và môi trường ngoài trời.
Độ giãn của dây.
Khả năng chịu tải động.
Điều kiện kết nối và thiết bị đi kèm.
Đối với các ứng dụng quan trọng, thông số kỹ thuật của dây cần được đối chiếu với yêu cầu của hệ thống và tiêu chuẩn áp dụng.
Một hệ thống neo, kéo hoặc nâng không chỉ bao gồm dây. Khả năng chịu tải thực tế còn phụ thuộc vào các điểm kết nối, móc, cọc bích, puly, shackle và các phụ kiện khác.
Một sợi dây có Breaking Load cao nhưng được kết nối với một bộ phận có khả năng chịu tải thấp thì toàn bộ hệ thống vẫn bị giới hạn bởi bộ phận yếu hơn.
Vì vậy, trong thiết kế và lựa chọn dây hàng hải, cần đánh giá toàn bộ đường truyền tải thay vì chỉ nhìn vào thông số của dây.
.jpg)

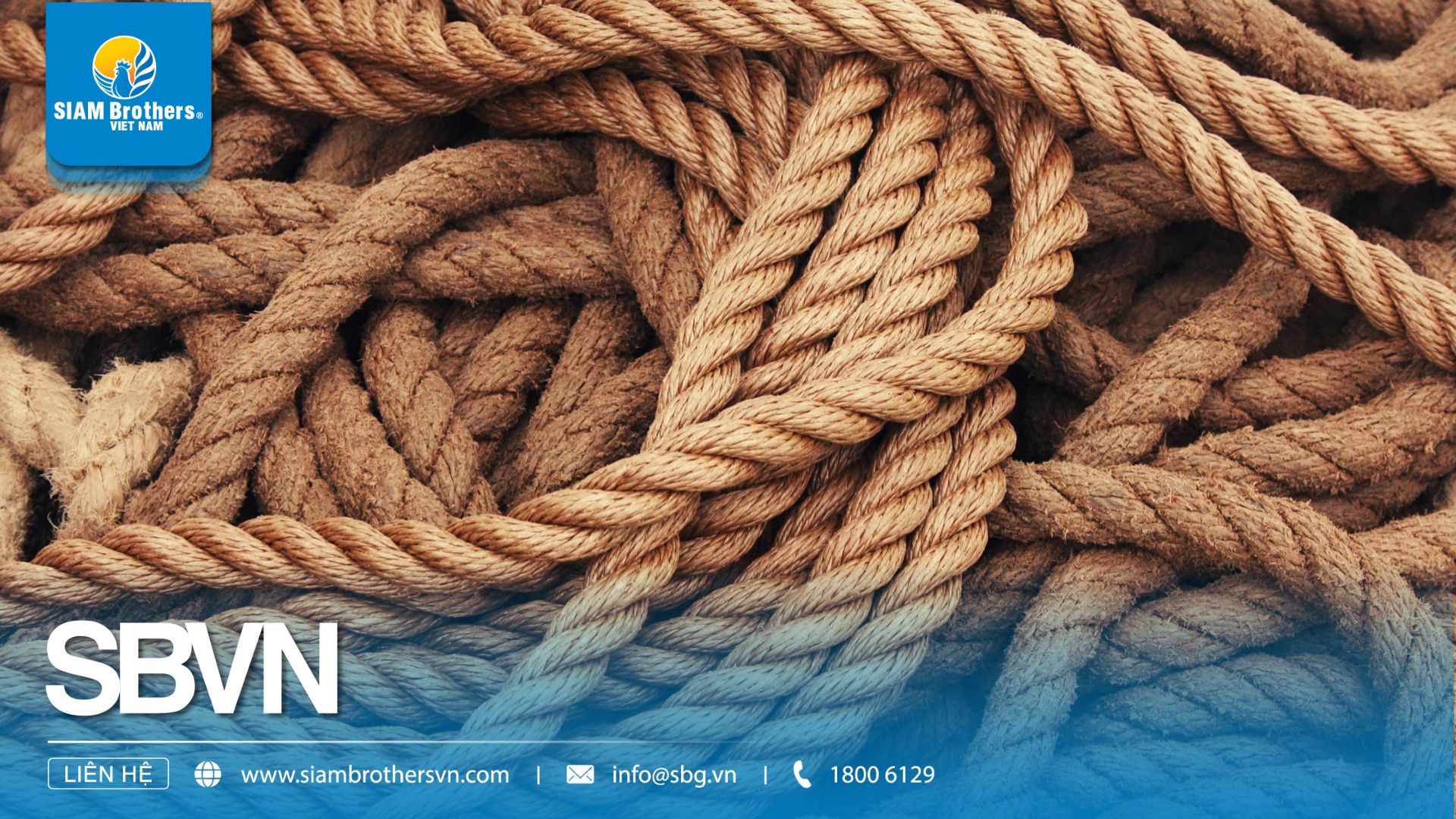

Quy trình lựa chọn dây hàng hải dựa trên Breaking Load, SWL và WLL
Trước tiên cần xác định dây sẽ được sử dụng cho mục đích gì: neo tàu, kéo tàu, buộc tàu, nâng hạ, đánh bắt thủy sản hay một ứng dụng hàng hải khác.
Nếu dây chịu tác động của sóng, gió hoặc chuyển động của tàu, cần xem xét tải động và khả năng xuất hiện tải giật.
Breaking Load giúp đánh giá độ bền phá hủy của dây. Sau đó cần kiểm tra SWL/WLL do nhà sản xuất hoặc tiêu chuẩn quy định, thay vì tự suy ra tải sử dụng từ lực đứt.
Nước biển, tia UV, ma sát, nhiệt độ, hóa chất và chu kỳ sử dụng đều có thể ảnh hưởng đến tuổi thọ và khả năng làm việc của dây.
Đối với ứng dụng có tải lớn hoặc yêu cầu an toàn cao, nên cung cấp đầy đủ thông tin về tải trọng, mục đích sử dụng và điều kiện làm việc để được tư vấn loại dây phù hợp.
Không. Breaking Load là lực liên quan đến điểm dây bị đứt hoặc phá hủy trong điều kiện thử nghiệm. Không nên sử dụng Breaking Load làm tải vận hành thường xuyên.
Không nên mặc định hoàn toàn giống nhau. Hai thuật ngữ đều liên quan đến tải trọng làm việc an toàn nhưng cách định nghĩa và phạm vi sử dụng có thể phụ thuộc vào tiêu chuẩn, sản phẩm và tài liệu kỹ thuật.
Không nhất thiết. Breaking Load cao là một lợi thế về độ bền, nhưng dây còn phải phù hợp với vật liệu, cấu trúc, độ giãn, khả năng chống mài mòn và điều kiện làm việc cụ thể.
Về nguyên lý, hệ số an toàn có liên quan đến việc xác định tải làm việc. Tuy nhiên, không nên tự áp dụng một hệ số cố định cho mọi loại dây. Cần tuân theo tiêu chuẩn, cấu hình sử dụng và hướng dẫn của nhà sản xuất.
Nên cung cấp mục đích sử dụng, tải trọng dự kiến, điều kiện môi trường, đường kính mong muốn, phương pháp kết nối và yêu cầu tiêu chuẩn. Đồng thời, nên yêu cầu thông tin về Breaking Load/MBL và tải làm việc tương ứng nếu sản phẩm có công bố.
Breaking Load, Safe Working Load và Working Load Limit không phải là ba cách gọi khác nhau của cùng một thông số. Breaking Load tập trung vào khả năng chịu lực trước khi dây bị phá hủy, trong khi SWL và WLL liên quan đến giới hạn tải trọng được phép trong quá trình làm việc.
Đối với dây hàng hải, hiểu đúng ba khái niệm này giúp người mua đánh giá sản phẩm chính xác hơn, tránh lựa chọn dây chỉ dựa trên một con số lực đứt và quan trọng hơn là đảm bảo dây phù hợp với điều kiện vận hành thực tế.
Nếu doanh nghiệp đang cần lựa chọn dây hàng hải, dây neo, dây kéo hoặc các loại dây phục vụ ngành hàng hải, hãy liên hệ SIAM BROTHERS VIỆT NAM để được tư vấn sản phẩm phù hợp với yêu cầu sử dụng.
